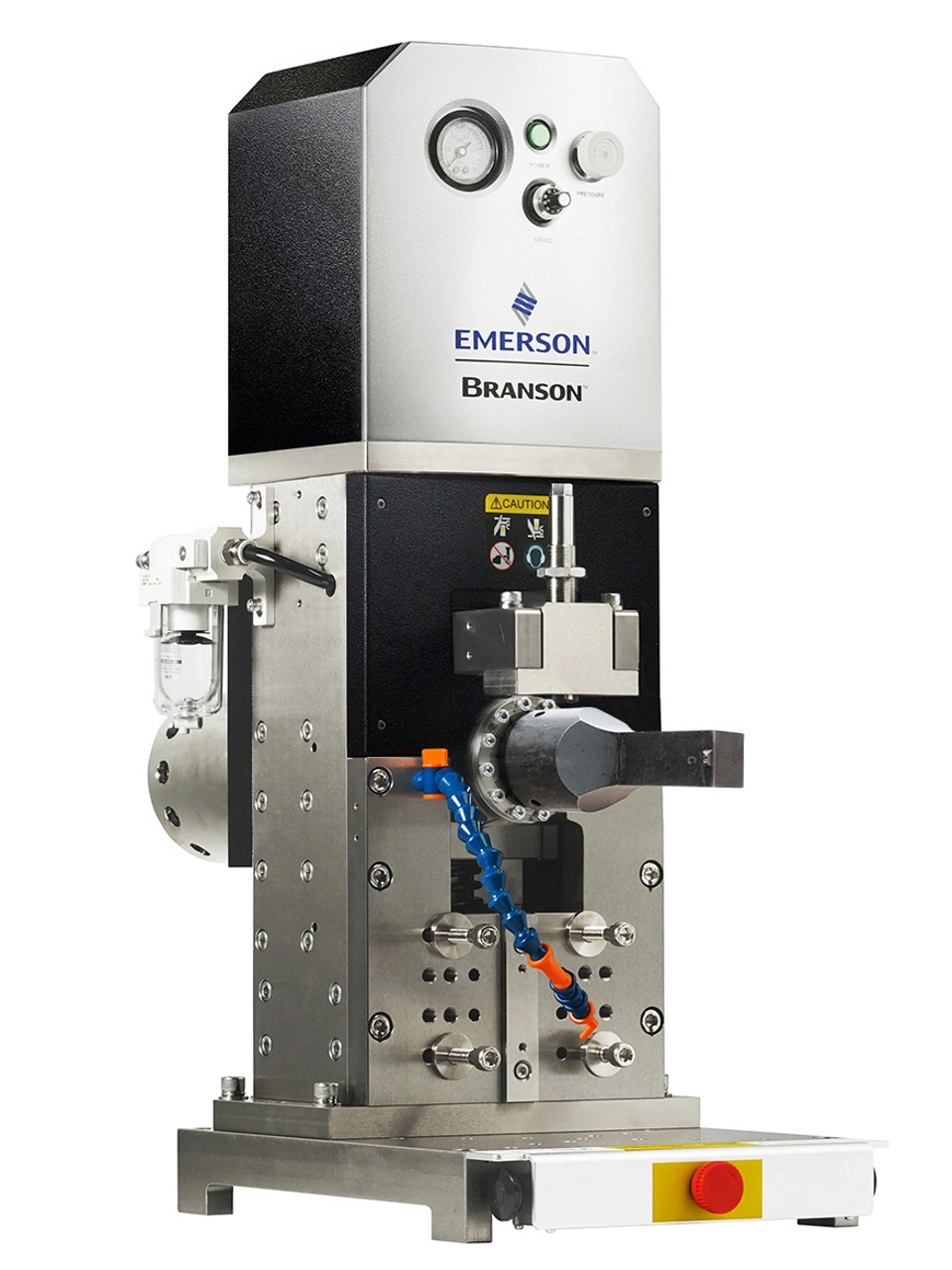

Soldadora por puntos por ultrasonido Branson GMX-20MA

La GMX-20MA de Branson es una soldadora por puntos ultrasónica recientemente desarrollada con diseño mecánico robusto y monitorización precisa del proceso de soldadura. La GMX-20MA asegura una alta calidad y consistencia de soldadura, el desempeño superior que la tecnología de soldadura de metales por ultrasonido de Branson garantiza a nuestros clientes.
Fallback image

Especificaciones

    Dimensiones generales (solo el actuador): 425 x 329 x 750 (mm) (largo x ancho x alto)

    Peso bruto: 90 kg

    Voltaje de funcionamiento: 220 V (4 kW), trifásico 380 V (5.5 kW)

  Requisito de suministro de aire:Mínimo 0.6 MPa, 87 psi

    Carrera máxima: 50 mm

  Carrera válida: 11-45 mm

    Controlador de la fuente de alimentación: 2000 Xct

Características

  • Dos rodamientos de patines para garantizar un proceso de soldadura suave y preciso.
  • El diseño de apoyo nodal equilibra el sonotrodo y la base de apoyo con precisión durante el proceso de soldadura. Esto garantiza una transferencia eficaz de la energía ultrasónica para aumentar la calidad y la consistencia de la soldadura.
  • El codificador lineal garantiza un control preciso de la altura y la distancia durante la soldadura para garantizar la precisión.
  • Las mayores opciones de modos de soldadura la hacen aplicable a una gama más amplia de aplicaciones de soldadura.
  • El control y la fuente de alimentación mejorados proporcionan múltiples datos de soldadura en tiempo real y monitorización de la calidad.
  • El mecanismo de activación por presión y la celda de carga garantizan un control de soldadura preciso y la calidad de la soldadura.
