Soldadora por puntos por ultrasonido Branson GMX-Micro

La soldadora de puntos por ultrasonido GMX-Micro de Branson está diseñada y construida para asegurar el grado más alto de confiabilidad y calidad de soldadura. El diseño mecánico único del modelo GMX-Micro permite una amplia gama de aplicaciones complejas, al tiempo que ofrece altos niveles de velocidad, precisión y control del proceso.

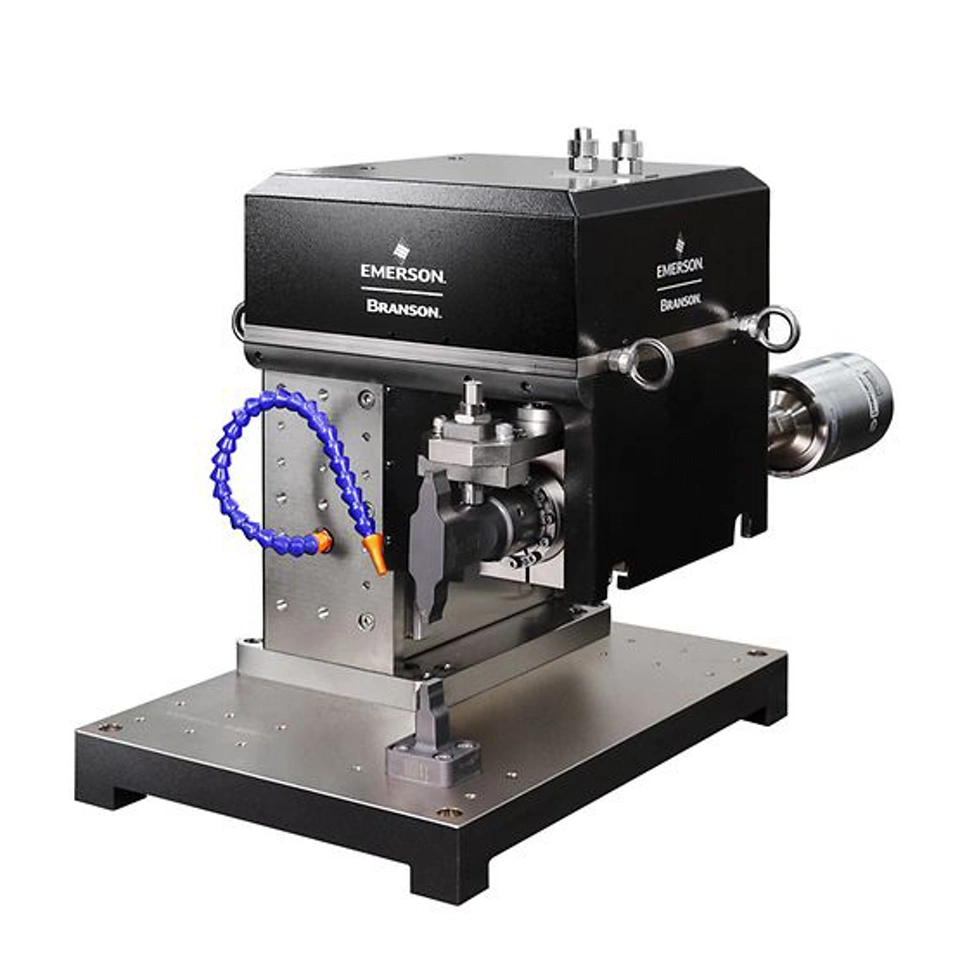

Branson GMX-Micro Ultrasonic Spot Welder

Especificaciones

    Frecuencia: 20 KHz

    Aire comprimido: aire limpio y seco a 80 psi (5.5 bar)

    Voltaje de funcionamiento 4 kW: 200-230 V, 50-60 Hz, monofásico

    Valor de corriente 4 kW:25 amperios máx. a 200 V/fusible de 25 amperios

    Voltaje de funcionamiento 5.5 kW: 360-528 V, 50-60 Hz, trifásico

    Valor de corriente 5.5 kW:15 amperios máx. a 200 V/fusible de 20 amperios

Características

  • Dos rodamientos de patines para garantizar un proceso de soldadura suave y preciso.
  • Soporte de montaje polar rígido para sujetar completamente la pila y mejorar la estabilidad y la repetibilidad
  • Diseño de actuador compacto con una parte inferior amplia, adecuado para el diseño de automatización
  • Opción para elegir una pila de compresión directa o normal para diferentes aplicaciones
  • El nuevo circuito electrónico y neumático de diseño nuevo admite aplicaciones de PPM mayores (ciclo de soldadura más rápido)
  • Salida de fuerza eficaz y eficiente con cilindro de aire más cercano o situado directamente en la parte superior del área de soldadura
  • El diseño de apoyo nodal equilibra el sonotrodo y la base de apoyo con precisión durante el proceso de soldadura. Esto garantiza una transferencia eficaz de la energía ultrasónica para aumentar la calidad y la consistencia de la soldadura
  • El codificador lineal garantiza un control preciso de la altura y la distancia durante la soldadura para garantizar la precisión
  • El control y la fuente de alimentación mejorados proporcionan múltiples datos de soldadura en tiempo real y monitorización de la calidad.

Documentos y dibujos

Branson GMX-Micro Ultrasonic Metal Welder A-Type Datasheet | PDF
Spanish221.3 KB.pdf11/04/24
