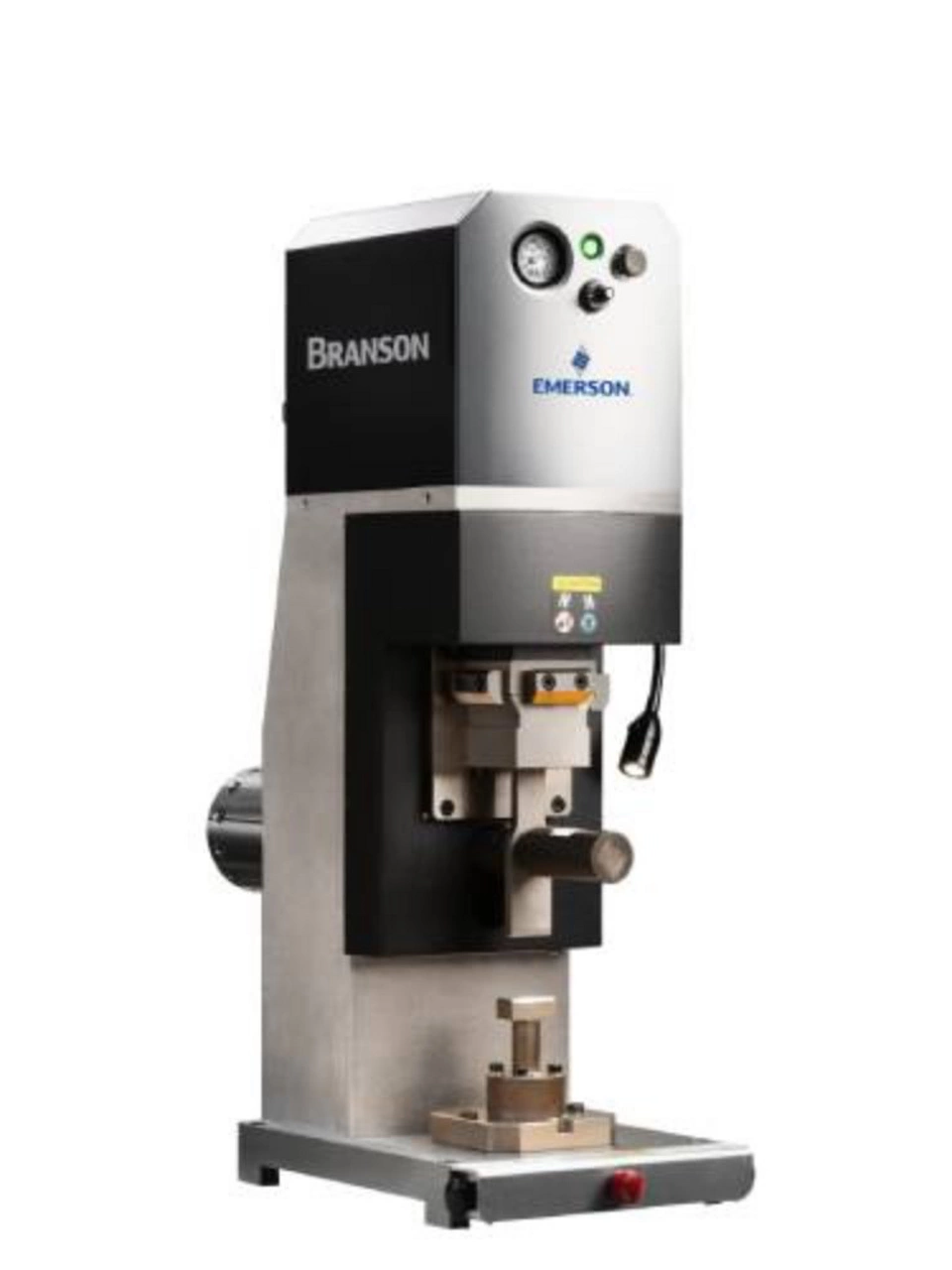

Machine de soudage à ultrasons par points Branson GMX-20DP

La machine de soudage à ultrasons par points Branson GMX-20DP a été conçue et fabriquée pour assurer le plus haut degré de fiabilité et de qualité de soudage. La conception mécanique unique de la machine de soudage GMX-20DP permet un large éventail d’applications complexes tout en assurant des niveaux élevés de précision et de contrôle du procédé.
Fallback image

Spécifications

    Dimensions hors tout (actionneur) : 425 mm × 312 mm × 890 mm (16,7 po × 12,3 po × 35 po)

    Poids brut : 140 kg (308 lb)

    Tension de service : 220 V (4 kW), 480 V triphasé (5,5 kW)

    Alimentation en air requise : minimum 0,6 MPa (87 psi)

    Course maximale : 50 mm

    Course utile : 11-45 mm

Fonctionnalités

  • Mécanisme unique d’application de la pression permettant une transmission ultrasonique plus efficace de l’énergie
  • Une amplitude de vibration plus faible entraîne une faible chaleur et des particules pendant le soudage, ce qui permet de mieux protéger les pièces tout au long du processus de soudage
  • Le mécanisme de déclenchement de la pression permet un contrôle précis du soudage afin d’en garantir la qualité
  • L’encodeur linéaire haute définition permet un contrôle précis de la hauteur et de la distance pendant le soudage afin de garantir la précision
  • Divers modes de soudage permettent une large gamme d’applications
  • Les données de soudage en temps réel permettent de surveiller la qualité et d’assurer une connexion transparente au système d’exécution de la production (MES)

Documents & schémas

Brochure: Ultrasonic Metal Welding Systems I Branson ENUS | PDF
French1.9 MB.pdf12/10/23
