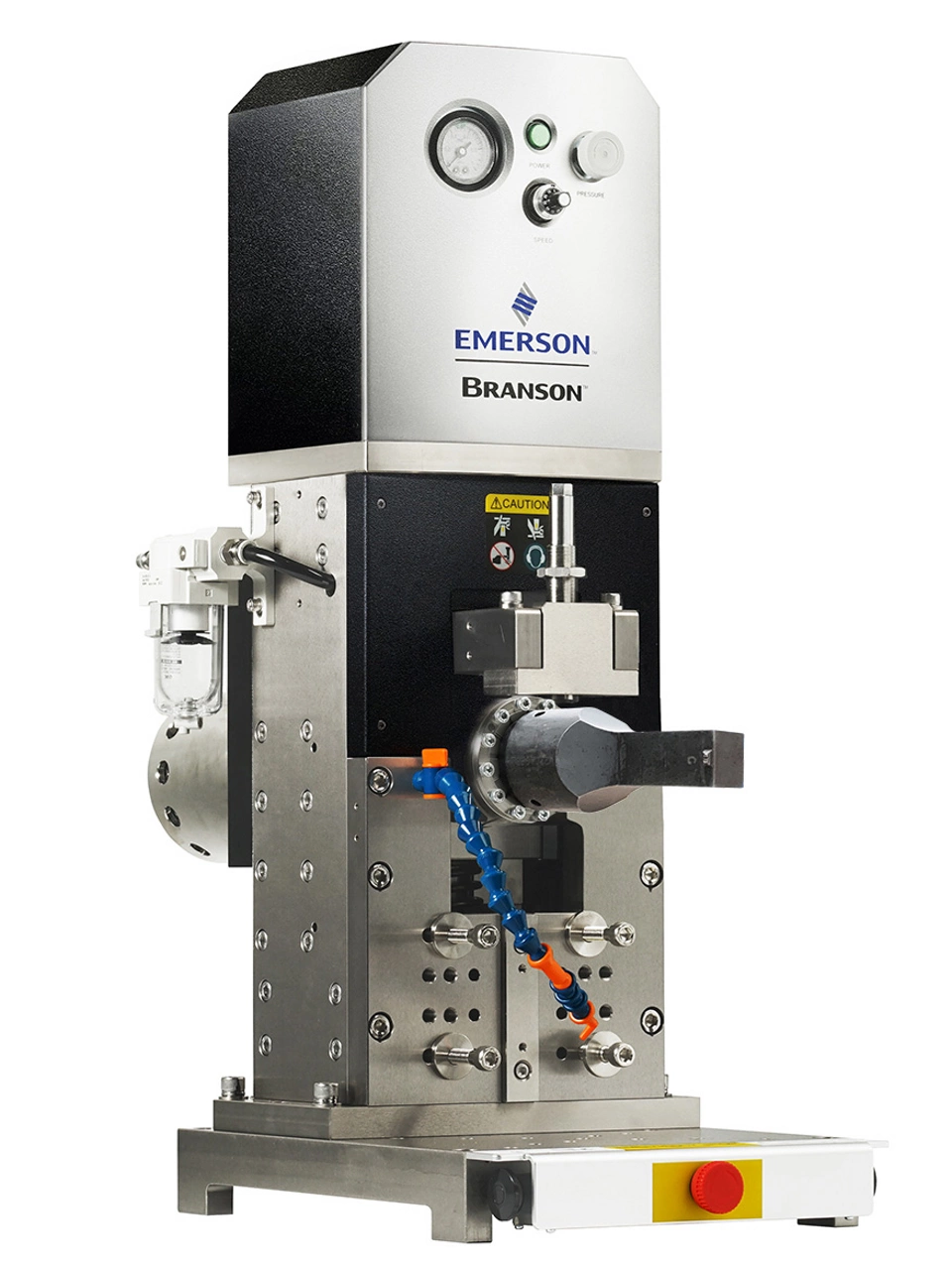

Machine de soudage à ultrasons par points Branson GMX-20MA

La machine de soudage GMX-20MA de Branson est une machine de soudage à ultrasons par points récemment développée qui se caractérise par une conception mécanique robuste et une surveillance précise du procédé de soudage. Le GMX-20MA garantit une qualité de soudure élevée et uniforme, ainsi que des performances supérieures grâce à la technologie de soudage par ultrasons de métaux proposée par Branson à nos clients.
Fallback image

Spécifications

    Dimensions hors tout (actionneur uniquement) : 425 × 329 × 750 mm (L × l × H)

    Poids brut : 90 kg

    Tension de service : 220 V (4 kW), 380 V triphasé (5,5 kW)

    Alimentation en air requise : minimum 0,6 MPa (87 psi)

    Course maximale : 50 mm

    Course utile : 11~45 mm

    Contrôleur d’alimentation : 2000Xct

Fonctionnalités

  • Deux paliers linéaires garantissent un procédé de soudage lisse et précis.
  • La structure du support nodal assure un équilibre précis entre la sonotrode et l'enclume tout au long du procédé de soudage. Ceci assure une transmission efficace de l'énergie ultrasonique, améliorant ainsi la qualité et l'uniformité des soudures.
  • L'encodeur linéaire de haute précision offre un contrôle exact de la hauteur et de la distance durant le soudage pour assurer une précision optimale de la soudure.
  • L’augmentation des options de modes de soudage le rend applicable à une plus large gamme d’applications de soudage.
  • Système de commande & d’alimentation amélioré : permet la surveillance en temps réel de multiples données de soudage et du contrôle qualité.
  • Mécanisme de déclenchement par pression & cellule de charge garantissant un contrôle précis du soudage & une qualité de soudage optimale.

Documents & schémas

Brochure: Ultrasonic Metal Welding Systems I Branson ENUS | PDF
French1.9 MB.pdf12/10/23
