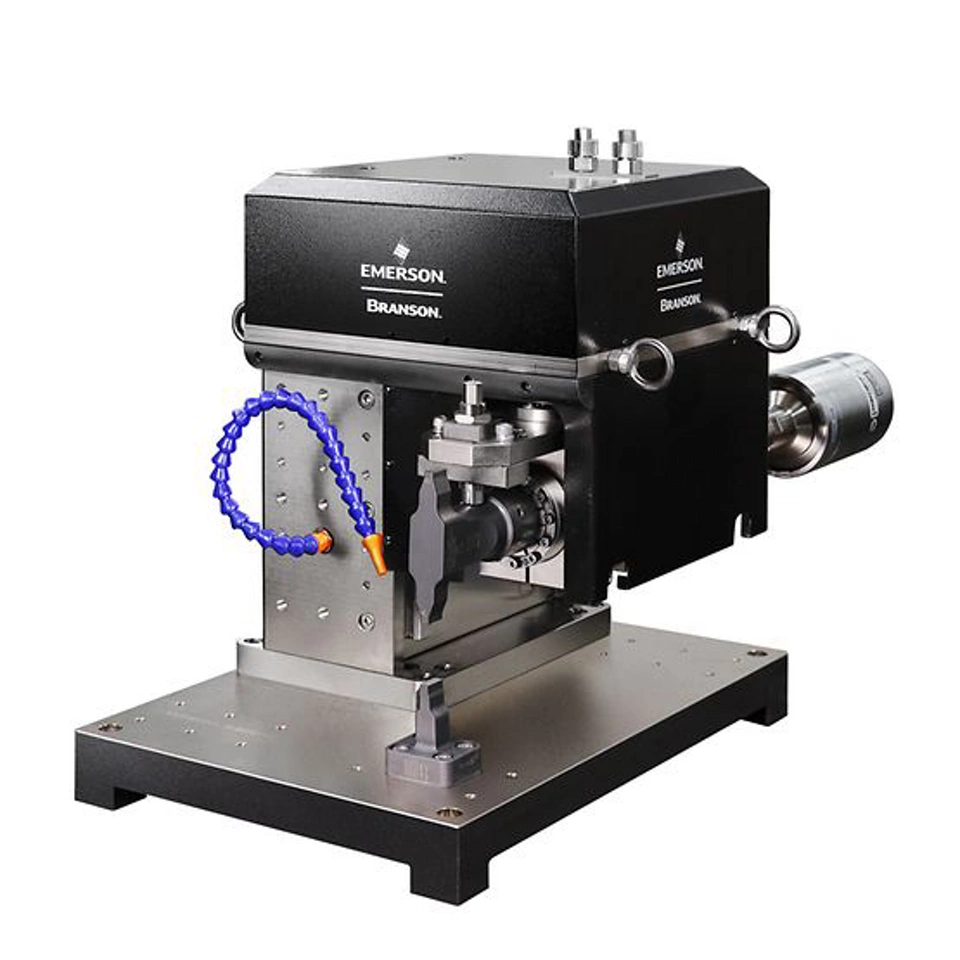

Machine de soudage à ultrasons par points Branson GMX-Micro

La machine de soudage à ultrasons par points Branson GMX-Micro a été conçue et fabriquée pour assurer le plus haut degré de fiabilité et de qualité de soudage. La structure mécanique spéciale de la machine de soudage GMX-Micro permet un large éventail d’applications complexes tout en assurant des niveaux élevés de précision, de vitesse et de contrôle du procédé.
Branson GMX-Micro Ultrasonic Spot Welder

Spécifications

    Fréquence : 20 KHz

    Air comprimé : air propre et sec à 5,5 bar (80 psi)

    Tension de service 4 kW : 200–230 V, 50–60 Hz, monophasé

    Courant nominal 4 kW : 25 A max. à 200 V / fusible 25 A

    Tension de service 5,5 kW : 360–528 V, 50–60 Hz, triphasé

    Courant nominal 5,5 kW : 15 A max. à 200 V / fusible 20 A

Fonctionnalités

  • Deux paliers linéaires garantissent un procédé de soudage lisse et précis
  • Support rigide polaire pour assurer un maintien total de la pile, renforçant ainsi la stabilité & la répétabilité
  • Actionneur de conception compacte doté d'un espace généreux en dessous, idéal pour l'intégration dans des systèmes d'automatisation
  • Possibilité de choisir une pile de presse normale ou directe pour différentes applications
  • Un nouveau circuit électronique & pneumatique permet des applications à PPM plus élevé (cycle de soudage plus rapide)
  • Optimise la transmission de force de manière efficace & efficiente grâce à un vérin pneumatique positionné de manière rapprochée ou directement au-dessus de la zone de soudage
  • La structure du support nodal assure un équilibre précis entre la sonotrode et l'enclume tout au long du procédé de soudage. Ceci assure une transmission efficace de l'énergie ultrasonique, améliorant ainsi la qualité et l'uniformité des soudures.
  • L'encodeur linéaire de haute précision offre un contrôle exact de la hauteur et de la distance durant le soudage pour assurer une précision optimale de la soudure
  • Système de commande & d’alimentation amélioré : permet la surveillance en temps réel de multiples données de soudage et du contrôle qualité

Documents & schémas

Branson GMX-Micro Ultrasonic Metal Welder A-Type Datasheet | PDF
French221.3 KB.pdf11/04/24
