Empfindlich oder langlebig: Ultraschall-Schweißsysteme für Ihre Anwendungen
Ultraschallschweißen ist ein Festkörperverfahren, bei dem durch Reibung metallurgische Verbindungen zwischen Eisen- und Nichteisenmetallen hergestellt werden. Ultraschall-Metallschweißsysteme und -maschinen eignen sich hervorragend für das Schweißen von Nichteisenmetallen und sie erfüllen die Produktionsanforderungen von Verbrauchermarken und OEMs in der Automobil-, HLK- und Elektronikindustrie. Die energieeffizienten Prozesse eliminieren den Bedarf an Zusatzmaterialien oder Verunreinigungen wie Flussmittel, Lot, Lösungsmittel oder Crimpverbinder, was die Materialkosten senkt.
Mit umfangreichen Werkstoffprüfungen und einem globalen Labornetzwerk nutzen unsere Ultraschall-Metallschweißlösungen die neuesten Technologien, um stabile Verbindungen zu erzeugen, die selbst rauen Bedingungen standhalten.
So funktioniert Ultraschall-Metallschweißen

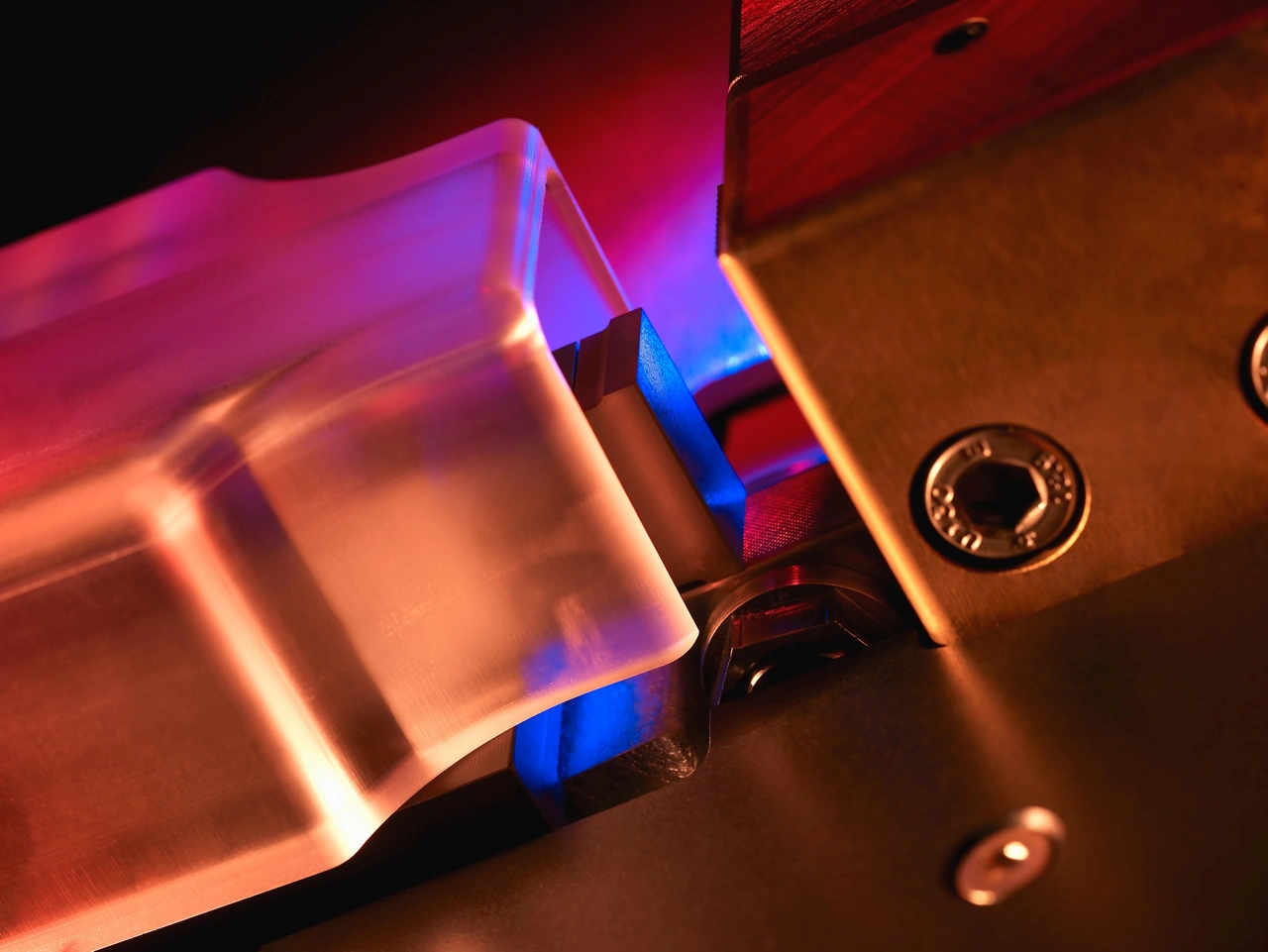

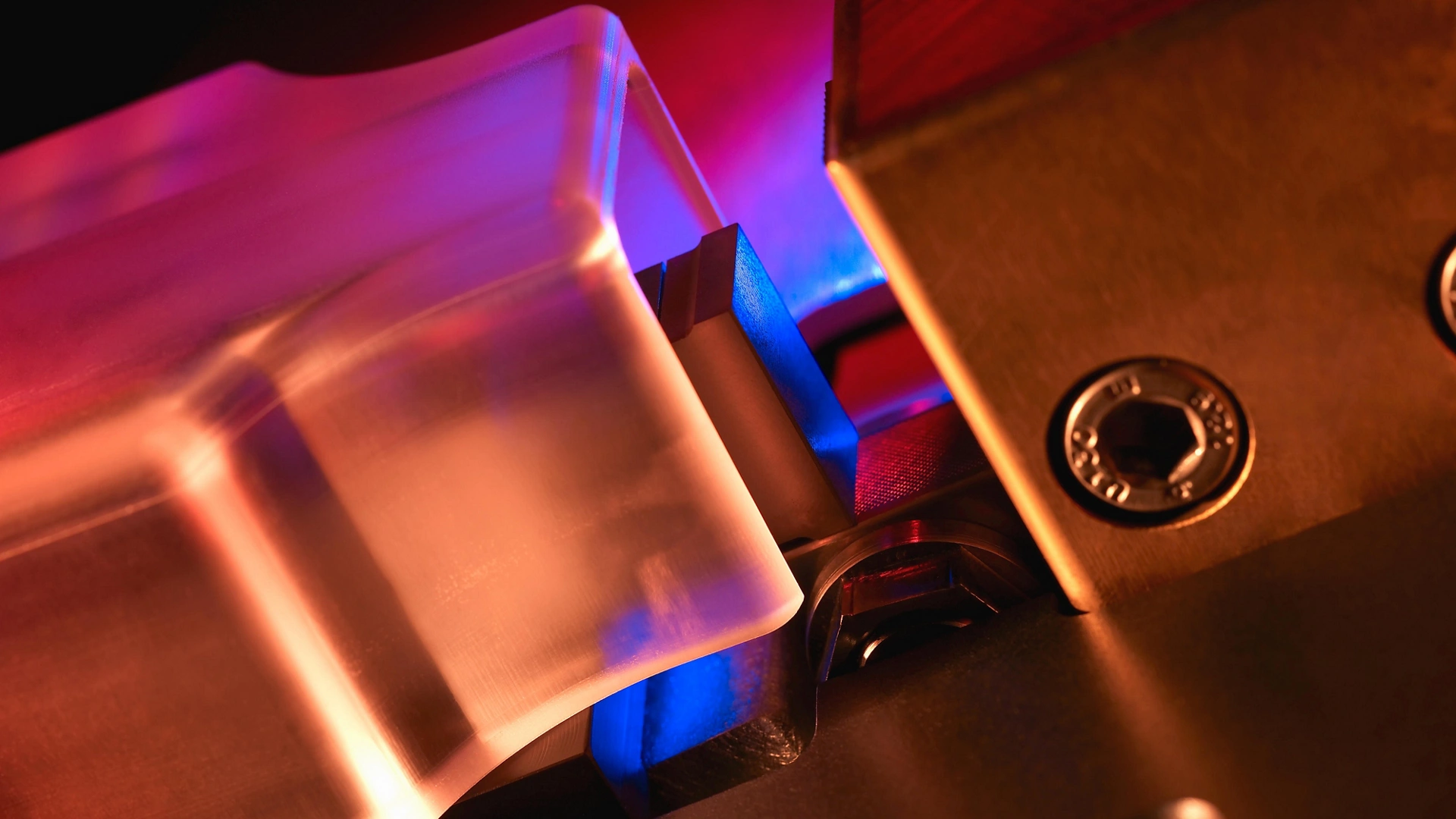

Ultraschall-Metallschweißen
Ultraschallenergie wird seit Jahrzehnten zur Verbindung von Metallwerkstoffen eingesetzt. Beim Ultraschall-Metallschweißen werden unterschiedliche Werkstoffe ohne Anwendung von Wärme oder elektrischem Strom miteinander verbunden.
Ultraschallenergie kann durch Verunreinigungen hindurchschweißen, um eine saubere Abdichtung zu erzeugen und zugleich für bessere Qualität und Kontrolle zu sorgen. Um eine hochwertige Abdichtung zu erzielen, wird ein Teil stationär fixiert, während der zweite Teil unter einem Schwinghorn verdichtet wird, der sogenannten Sonotrode. Das Material erreicht einen plastischen Zustand, in dem sich Moleküle beider Teile vermischen und die Materialien verbinden.

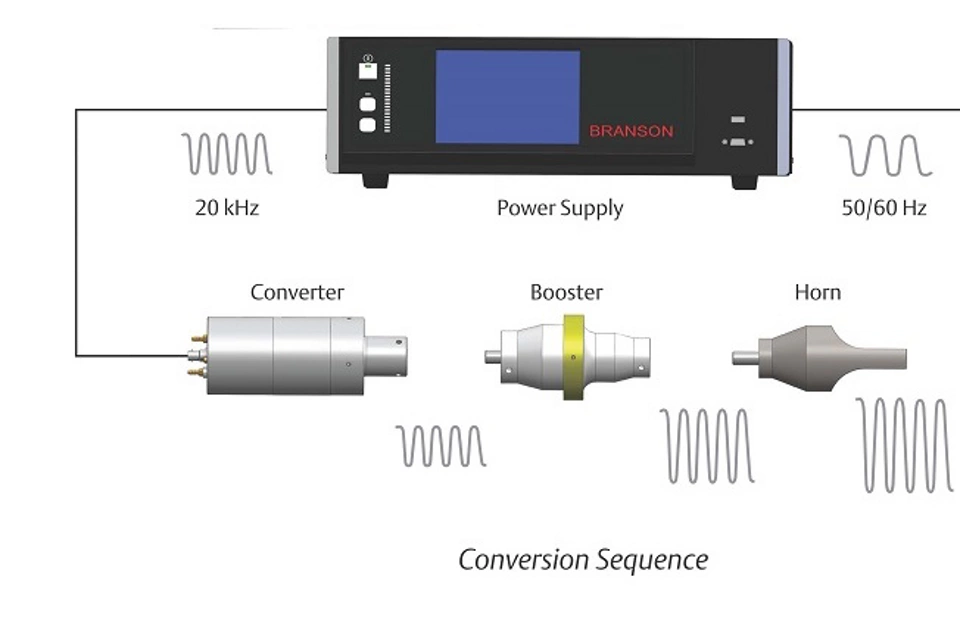

Umwandlungssequenz
Beim Ultraschallschweißen wird elektrische Energie in mechanische Schwingungen umgewandelt, wodurch die Metalle miteinander verbunden werden. Im Ultraschall-Stack überträgt der Konverter die Energie durch den Booster, wodurch das Horn in Schwingung versetzt wird. Der Konverter besteht aus piezoelektrischen Keramikscheiben, die sich mit einer der aufgebrachten elektrischen Energie entsprechenden Frequenz ausdehnen und zusammenziehen. Der Booster erhöht oder verringert die Amplitude der Vibrationen, um die optimale Amplitude für den Werkstoff, die Größe und die Art der Baugruppe bereitzustellen.

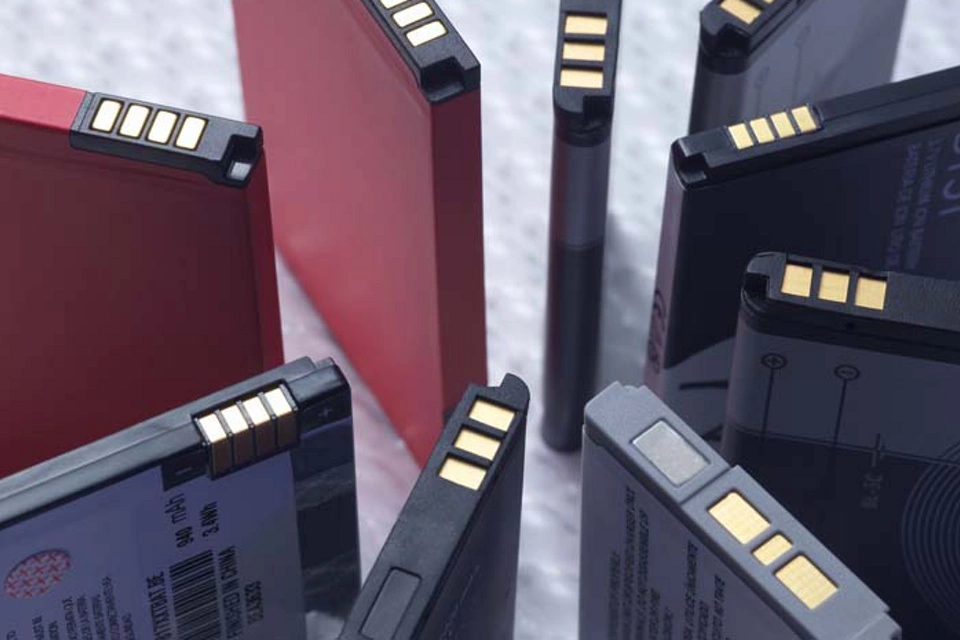

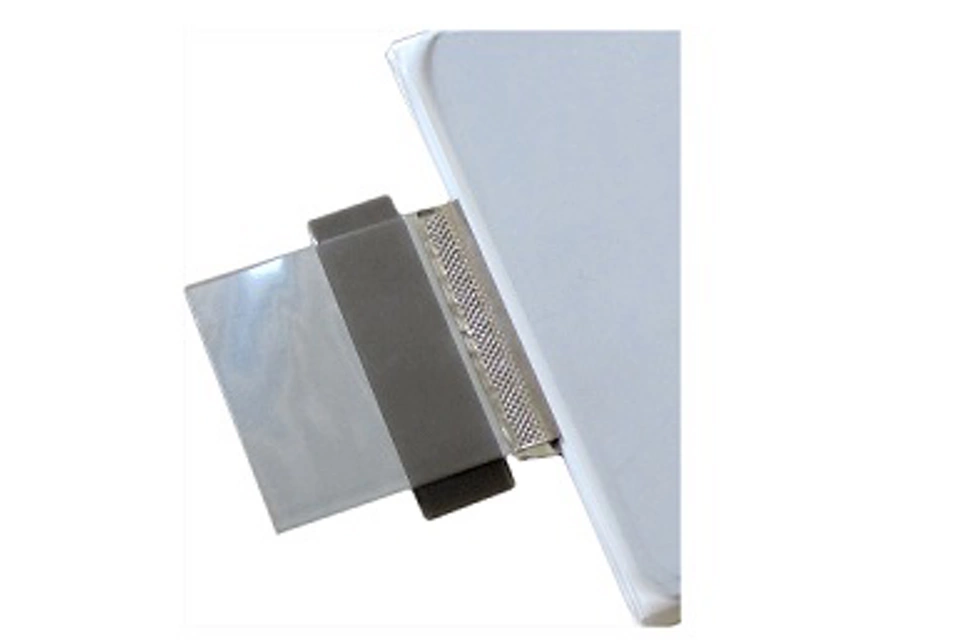

Anwendungen
Ultraschall-Metallschweißen wird in einer Vielzahl von Branchen eingesetzt, darunter in der Medizintechnik, Automobilindustrie und Elektronikbranche. Ultraschall-Metallschweißen ist eine effektive Lösung für eine Vielzahl von Anwendungen.
Punktschweißmaschinen
Punktschweißmaschine Branson MWX-100
Die Ultraweld MWX-100 ist die vielseitigste erhältliche Punktschweißmaschine. Sie bietet Flexibilität, Effizienz und Wirtschaftlichkeit auf höchstem Niveau. Sie kann problemlos für eine Vielzahl von Schweißanwendungen mit Nichteisenmetallen bedienerfreundlich angepasst werden. Ideal geeignet für präzises Schweißen von Nichteisenmetallen geringerer Dicke sowie von empfindlichen Baugruppen wie Batterien, Photovoltaikzellen, Fahrzeug-Airbagsystemen, Kondensatoren und anderen kritischen Komponenten.

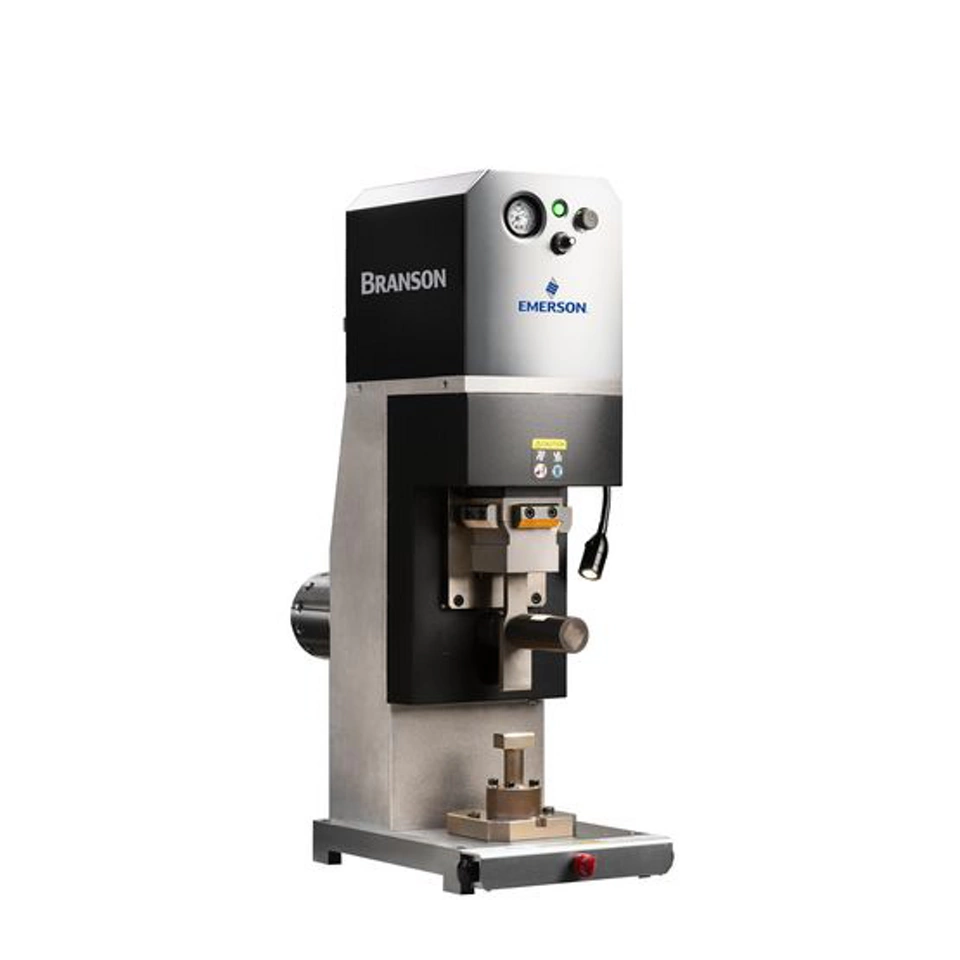

Ultraschall-Punktschweißmaschine Branson GMX-20DP
Die Ultraschall-Punktschweißmaschine Branson GMX-20DP wurde für höchste Zuverlässigkeit und Schweißqualität konzipiert. Das einzigartige mechanische Design der GMX-20DP ermöglicht eine Vielzahl komplexer Anwendungen und bietet zugleich ein hohes Maß an Präzision und differenzierte Prozessregelung.
Ultraschall-Punktschweißmaschine Branson GMX-20MA
Die Branson GMX-20MA ist ein neu entwickeltes Ultraschall-Punktschweißsystem mit robuster mechanischer Konstruktion und präziser Schweißprozessüberwachung. Die GMX-20MA gewährleistet hohe Schweißqualität und -konsistenz. Bransons Ultraschall-Metallschweißtechnologie garantiert unseren Kunden überlegene Leistung.

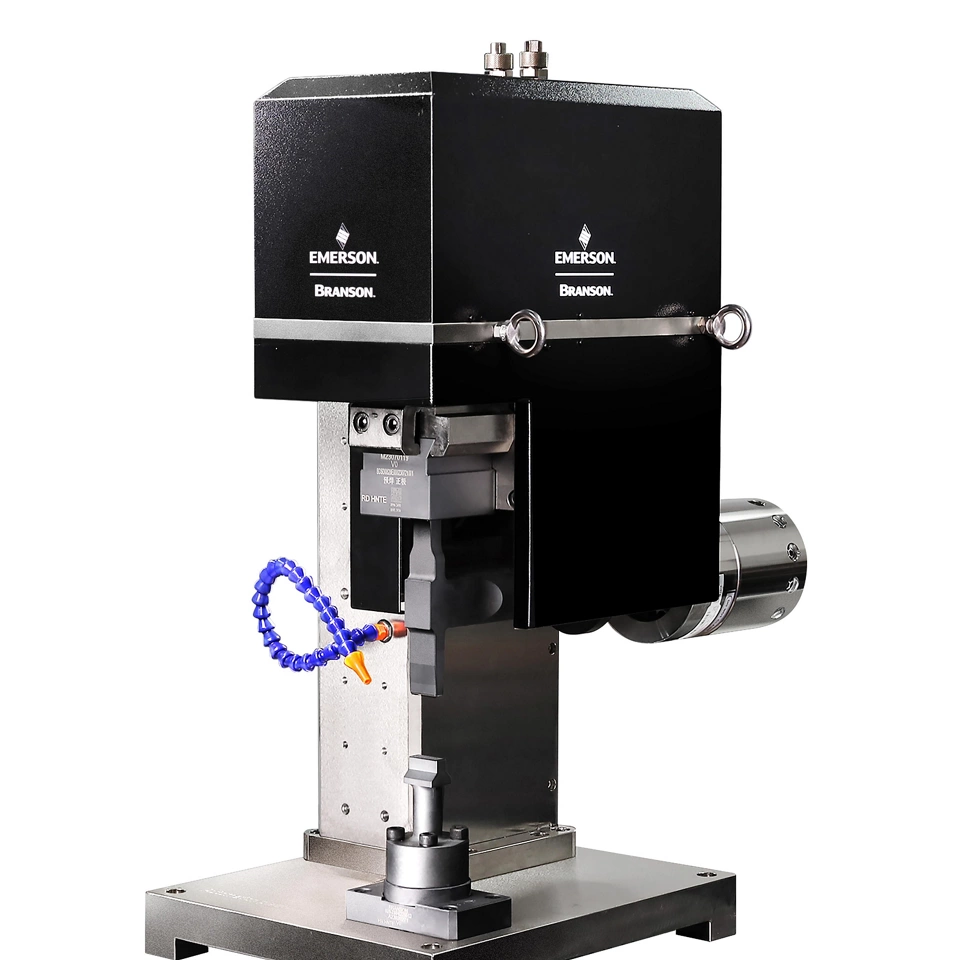

Ultraschall-Punktschweißmaschine Branson GMX-Micro
Die Ultraschall-Punktschweißmaschine Branson GMX-Micro wurde für höchste Zuverlässigkeit und Schweißqualität konzipiert. Das einzigartige mechanische Design der GMX-Micro ermöglicht den Einsatz in einer Vielzahl von komplexen Anwendungen und sorgt zugleich für ein hohes Maß an Geschwindigkeit, Präzision und Prozessregelung.
Ultraschall-Metallschweißmaschine Branson GMX-HP
Die GMX-HP ist ein neues Mitglied des GMX-Ultraschallmetallschweiß-Produktportfolios von Branson. Das einzigartige und innovative mechanische Design sowie die Präzisionsfertigung verleihen der GMX-HP eine überlegene Schweißleistung. Nutzen Sie ihre hervorragende Schweißqualität für Hochenergiebatterien, große Adernquerschnitte und Sammelschienen.

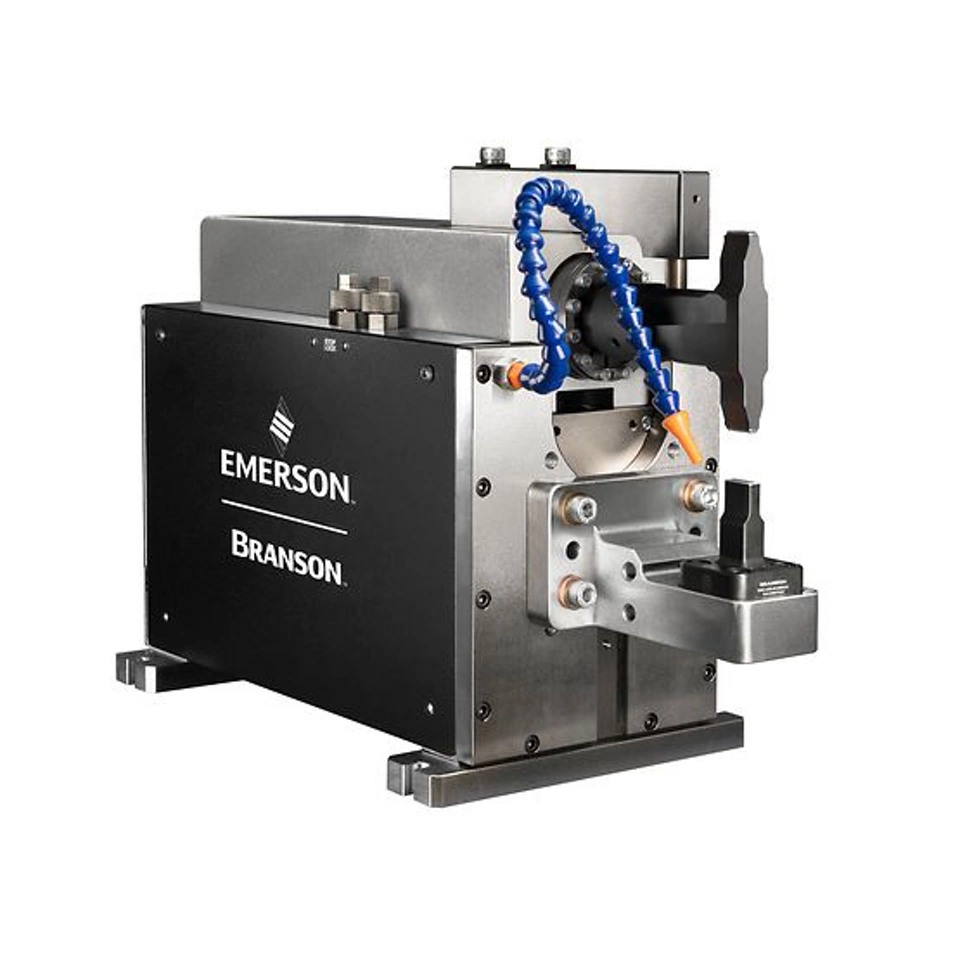

Punktschweißmaschine Branson GMX-L20A
Die Ultraschall-Punktschweißmaschine Branson™ GMX-L20A wurde für höchste Zuverlässigkeit und Schweißqualität konzipiert. Das Schweißen von Metall mit Ultraschall bietet unseren Kunden eine überlegene Lösung, hervorragende Leistung, verbesserten Durchsatz und reduzierten Wartungsaufwand.

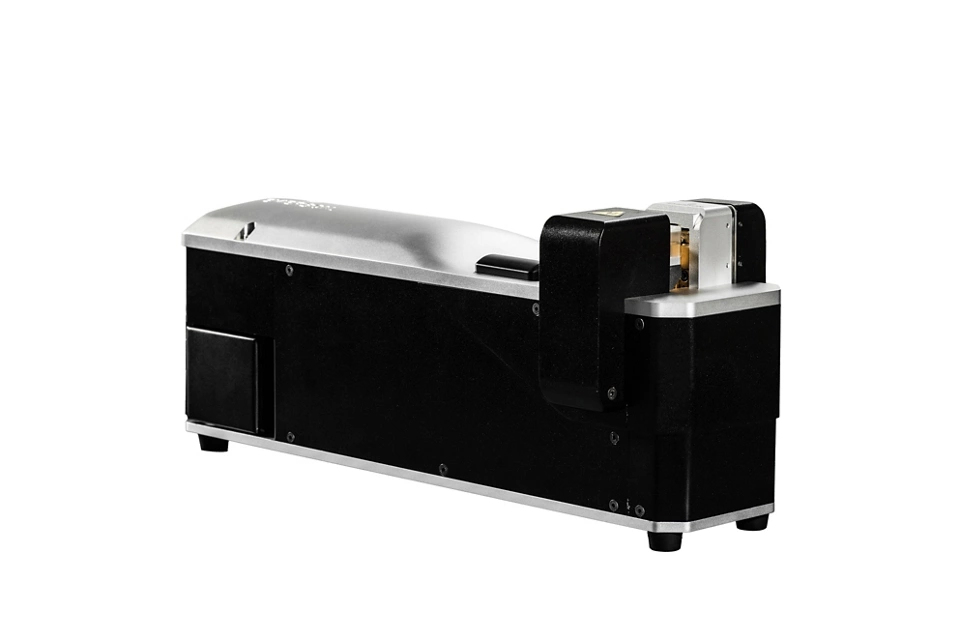

Kabelspleißer Branson GMX-W1
Der Branson GMX-W1 fügt Kabel zuverlässig und schnell zusammen und bietet dabei maximale Manövrierfähigkeit. Dank der bedienerfreundlichen HMI und des tragbaren, ergonomischen Designs kann er gleichermaßen bequem als In-Line- und als Tischgerät verwendet werden. Dieses Produkt ist für Kupferkabelbäume ausgelegt, nach Prüfung und Qualifizierung sind jedoch auch andere Werkstoffe möglich.

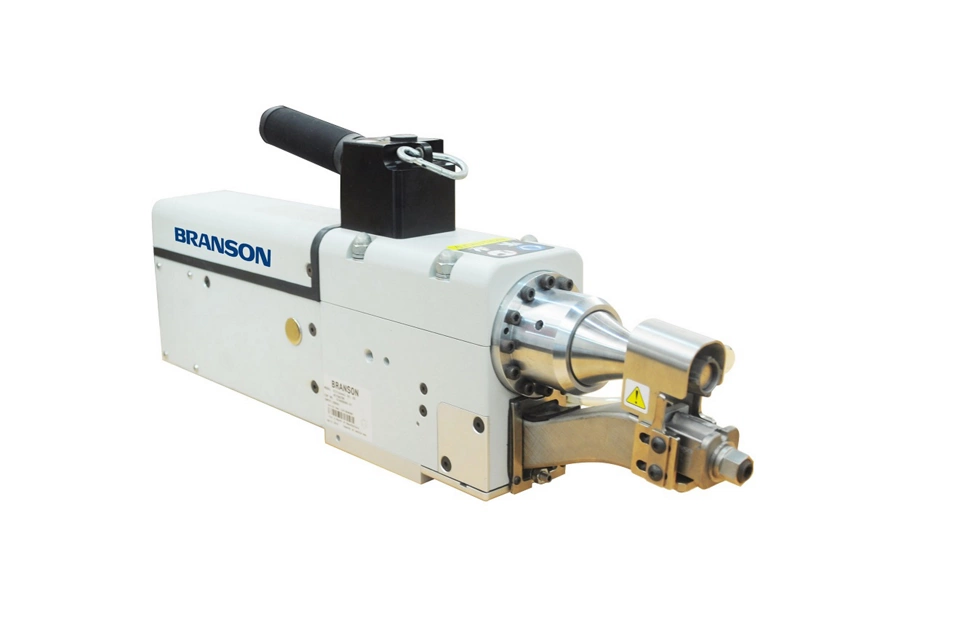

Versiegelungsgerät für Metallrohre Branson Ultraseal20
Ultraseal-Ultraschallsysteme dichten Kupfer- und Aluminiumrohre hermetisch ab. Das Crimpen, Versiegeln und Trennen von geladenen Rohren erfolgt in einem einzigen Arbeitsschritt. Die Systeme eignen sich zur Automatisierung und sorgen für ein hohes Maß an Effizienz und Produktivität.
